SSTV daripada ARISSat-1


SSTV adalah Slow Scan TV, iaitu satu mode komunikasi dalam radio amator yang mana dengan menggunakan mode ini kita boleh menerima dan menghantar gambar dan imej.

Macam Mana Nak Buat?

Langkah Pertama:

Mula2 dapatkan dulu jadual ARISSat-1 (RadioSkaf-V, KEDR) yang akan melalui dikawasan anda. Sila gunakan mana2 software yang dipanggil satelik tracking. Perlu diingat jadual yang dikira adalah berbeza. Perbezaannya adalah bergantung kepada kawasan dan juga longtitut dan latitut kawasan itu. Biasanya saya menguna program SatScape utk tracking ARISSat-1 ini. Sila download dan install kedalam PC atau loptop anda. Dapatkan long lat lokasi anda bagi memudahkan satscape mengira jadual perjalanan tersebut. URL satscape adalah http://www.satscape.info/home/?q=node/2


Bagi pengguna OS Windows sila dapat dapatkan file dx8vb.dll dan masukkan dalam folder windows/system32. Restart windows needed utk meng active kan file drive itu. Mintak file itu dengan Encik Google atau Puan Yahoo.



Langkah kedua:

Download program utk SSTV, antaranya ialah MixW, MMSSTV dan macam-macam lagi. Dalam sesi ARISSat-1 ini saya mencadangkan agar menggunakan MMSSTV, ini kerana dia adalah mudah dan friendly user. Sila download di http://hamsoft.ca/pages/mmsstv.php dan klik di MMSSTV113A.exe kemudian instal dalam PC anda.

Langkah ke tiga:

Dapatkan interface ataupun sekurang2nya audio cable, sambungkan Audio Out RIG kepada Mic In di sound card. Untuk dapatkan interface sila ke SINI.

Contoh audio cable adalah seperti berikut:



ONkan PC dan RIG kemudian run MMSSTV.

Ok mula2 cuba trace dulu ARISSat-1 dengan menggunakan satscepe. pastikan longtitut dan latitud dimasukkan dengan betul. Jam disistem komputer juga handaklah betul dan tepat. Untuk mendapatkan jam yang betul dan tepat sila guna jam yang terdapat di decoder Astro. Jam disitu adalah menggunakan sistem satelik dan dia adalah 99% tepat dengan ARISSat-1.


ARISSat-1

Lepas tu sila update element di satscepe. Tekan di internet update di dalam menu lunch pad satscape itu. Selalulah update Element untuk mengelak daripada mendapat maklumat yang tidak tepat dan salah kedudukan ARISSat-1, Sila guna 2D view di satscape utk memudahkan pandangan terus ke peta dunia.

Untuk memastikan sama ada betul atau pun tidak kedudukan ARISSat-1 sekarang, sila tengok di satscape dahulu lepas itu bandingkan dengan kedudukan ARISSat-1 yang dipaparkan di website ARISSat-1.

Jika kedudukannya adalah sama dengan website tersebut maka satscape anda telah bersedia untuk digunakan sepenuhnya utk tracking ARISSat-1 dan lain-lain satelik. Jika tak sama, sila pastikan tarikh dan masa sistem komputer anda dan update element nya.

Sign up for PayPal and start accepting credit card payments instantly.

Langkah ketiga

Setup MMSSTV

Run MMSSTV, kemudian klik di Option -> Setup MMSSTV(O)

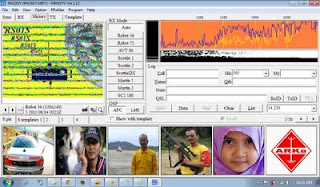

Langkah 1, Setup RX Tab, sila ikut seperti dalam image dibawah
