Sunday, 10 April 2011

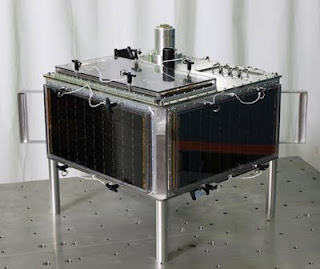

ARISSat-1


Taukah anda ARISSat-1 masih lagi berada di dalam ISS. ARISSat-1 sepatutnya telah dilepaskan dari ISS pada bulan lepas lagi. Tetapi oleh sebab teknikal dia akan dilepaskan pada July, 2011 nanti.

Sementara itu, pada 11 April, 2011 ARISSat-1 akan di aktif kan dari dalam ISS bermula pada jam 14.30 UTC (10.30pm Malaysia Time) sehingga 10.30 UTC 13 April, 2011 (6.30pm Malaysia Time).

Get Rich Fast - Leverage up to 1:500

Ia akan menggnakan antenna di ISS yang digunakan oleh Crew untuk berkomunikasi dan jugak antenna yang digunakan untuk APRS TX/RX. Rencangan untuk menghidupkan ARISSat-1 dari dalam ISS adalah sempena menyambut Ulang Tahun ke 50 Manusia ke angkasa lepas iaitu Yuri Gagarin.


Disebabkan ARISSat-1 masih lagi berada di dalam ISS, dan solar panels nya masih lagi tertutup dan tidak terdedah kepada sumber cahaya matahari bagi membekalkan tenaga kepada ARISSat-1, jadi ARISSat-1 akan bekerja dengan kuasa yang rendah dan minimum. Dengan kata lain, ARISSat-1 akan membuat penghantaran (TX) dalam bentuk putaran ON/OFF. ON dalam 40-60 saat dan OFF selama 2 minit.



Berikut adalah mode dan frequansi yang akan digunakan.

145.950MHz FM Downlink
Mode FM ini akan membuat putaran TX di antara voice ID, telemtry, 24 Ucapan Pesanan didalam 15 bahasa antarabangsa dan images ISS. Salah satu pesanan itu adalah perbualan antara Yuri Gagarin dan Pusat Kawalan Bumi.

145.919MHz CW Beacon
The CW transmissions will be callsign ID, select telemetry, and callsigns of people actively involved with the ARISS program.

145.920 MHz SSB BPSK-1000 Telemetry
The BPSK transmissions will feature a new 1kBPSK protocol developed by Phil Karn, KA9Q to be readable in low signal level conditions. The BPSK data will transmit satellite telemetry. Given the low duty cycle of the spacecraft, those planning to receive the digital telemetry are encouraged to record the entire signal band using the FunCube dongle or SDR-IQ receivers.


Download ARISSatTLM free ground station soundcard demodulator and display software here.

The ARISSatTLM software user guide is available here.

Note that the linear transponder will not be active during this event. Specific only to this event, planning is currently underway to provide an additional FM broadcast downlink at 437.550 MHz.


Click here and Get RM50.00 FREE!

AMSAT will issue commemorative certificates to those receiving the transmissions and sending an email to gagarin@arissat1.org with your name or group, a description of what you heard and the UTC time you heard it. Recording the battery voltage values and the UTC time you received them will be especially helpful.



Listen to the podcast with Dave Jordan, AA4KN, on the air talking about ARISSat-1 on NPR's "Science Friday" program. (at the 4 min: 40 sec point)

Roscosmos has announced that the satellite will be deployed into orbit during the next EVA in July of this year.

Berikut adalah jadual laluan ISS yang akan melalui Malaysia sepanjang tempoh Sambutan Ulang Tahun ke 50.


Jadual ini dikira berdasarkan kepada kedudukan station sGate / iGate 9W2KEY-3. Ianya mungkin berbeza dari 1 hingga ke 3 minit bagi kawasan-kawasan lain di Semenanjung Malaysia.

Sign up for PayPal and start accepting credit card payments instantly.



Sunday, 3 April 2011

Kecurian Kereta vs APRS


Sejak kebelakangan ini, banyak kali kita terdengar kereta rakan-rakan HAM Radio dicuri. Terbaru adalah kereta 9W2MZW, 9W2JBT dan 9W2LHK. Alhamdulillah kereta 9W2LHK telah berjaya ditemui semula dengan tayar dan barang-barang berharga yang berada di dalam kenderaan tersebut didapati hilang. Semasa article ini ditulis, saya menerima berita bahawa motorsikal 9W2ZVL yang berada di Kuching, Serawak cuba dicuri. Alhamdulillah, percubaan itu gagal.


Memang terdapat sistem mengesan kedudukan kenderaan yang dijual di pasaran dan sistem yang boleh mematikan enjin kenderaan secara GSM. Tetapi hanya segelintir sahaja yang mampu untuk memiliki dan memasang di kenderaan masing-masing. Ini kerana peralatan tersebut agak mahal dan mencecah ribuan ringgit.


Sebagai peminat Radio Amator, keadaan ini boleh kita selitkan dalam hobi dan minat ini dengan sistem keselamatan untuk mengesan kedudukan kenderaan kita. Selain daripada membuat ujikaji dan mencuba, kita boleh meningkatkan taraf keselamatan kenderaan kita sendiri.

Di dalam radio amator, terdapat satu sistem yang disebut APRS (Automatik Positions Report System). Sistem ini amat sesuai untuk digunakan bagi tujuan mengesan kenderaan kita sendiri sekiranya kenderaan tersebut dicuri atau sebagainya.

Tracker APRS ini mempunyai alat untuk menerima signal daripada satelik GPS (Global Position Satelik) yang mana terdapat data longtitud dan latitud. Kemudian tracker ini akan memproses long lat yang diterima tadi dan radio yang disambungkan kepada tracker itu akan menghantar signal kepada iGate (Internet Gateway). Melalui internet, kita akan dapat mengesan kedudukkan kenderaan tersebut dengan cepat dan tepat. Antara peralatan yang diperlukan adalah seperti berikut:

1. Handy / Mobile (Untuk kegunaan ARPS Tracker sahaja)
2. Antenna berasingan
3. Battery saver untuk Handy
4. APRS Tracker

Seboleh-bolehnya radio ini tidak perlu digunakan untuk QSO F3E atau QSO biasa. Biarkan ia hanya untuk kegunaan APRS Tracker ini sahaja. Begitu juga dengan antenna, ia adalah sistem yang berasingan. Oleh sebab itulah disarankan agar menggunakan antenna suku lamdar atau cili padi.


Frequansi yang digunakan adalah didalam band amator, iaitu 144.390MHz. Selepas iGate menerima signal dari mobile station tadi, QTH nya akan terpapar di www.aprs.fi dan disitu boleh melihatnya dalam format satelik image atau pun map (peta). Cara menggunakan website ini untuk mengesan kenderaan adalah mudah. Langkah pertama sila ke website tersebut dan langkah kedua taipkan callsign bagi kenderaan itu. Contoh cuba kesan dimana kedudukan kenderaan 9M2SIX, dengan cara memasukkan callsign 9M2SIX-9 dan tekan butang search. Peta itu boleh di 'zoom in'. Garisan yang berwarna merah itu adalah track laluan kenderaan tersebut.


Di Kelantan, terdapat banyak iGate dan Digipeater yang telah disediakan oleh Kelantan APRS Team. Kawasan liputannya boleh menjangkau sehingga ke Bukit Yong, sempadan Kelantan Terengganu. Tanah Merah sehingga ke Jeli, Rantau Panjang sehingga ke 50km ke Thailand. Semua ini diberi cara percuma oleh Rakan-rakan Kelantan APRS Team.


Kenapa tidak digunakan? Mungkin sebab kos nya. Tracker ini sebenarnya tidak mahal, ianya boleh dipasang sendiri. Perlu diingat, sebagai peminat Radio Amator kita telah belajar asas-asas eletronik semasa RAE dulu.

Kos nya adalah lebih murah kalau nak bandingkan dengan sistem yang ada dijual dipasaran. Harga tracker + GPS receiver = RM400. Handy murah pun tak apa (mudah untuk sorok dalam kenderaan) mungkin dlm RM250. Battery saver (orang sebut Pampes) = RM50 dan antenna cili padi RM150. Upah pasang di kereta mungkin RM50. Harga handy, battery saver, antenna dan upah pasang itu adalah anggaran sahaja, mungkin anda boleh mendapatkannya dengan harga yang lebih murah atau percuma jika buat sendiri. Anggaran kos kesemuanya adalah RM950 sahaja. Mungkin lebih murah lagi, mungkin kita telah mempunyai extra handy, antenna dan battery saver dan ada kepandaian memasang sendiri. Lagi jimat.. cuma beli APRS tracker sahaja.




Sambungan APRS Tracker dengan Handy


Port RS232 9 Pin


Port RS232 9 Pin di tracker


RS232 Port bersambung dengan Tracker


LED dan Suis


GPS Receiver


GPS Receiver bermagnet


Bukan nak berniaga, cuma nak tolong rakan-rakan. Jika berminat untuk membeli APRS TRACKER ini bolehlah bank in kan bayaran sebanyak RM400.00 kedalam accaunt seperti berikut. Bayaran ini termasuk belanja pos.

Nama: Mohd Zaki Abdullah
No a/c: 03110026768524
Nama Bank: CIMB Bank Berhad


Bayaran juga boleh dibuat dng menggunakan PAYPAL atau MONEYBOOKERS account mzakiab [at] yahoo.com

Sign up for PayPal and start accepting credit card payments instantly.






















Selepas bayaran dibuat sila hubungi saya melalui email 9w2key [at] amsat.org atau pun melalui talian 019-3766716. Sila nyatakan nama, callsign dan alamat pos.

Bertindak sekarang, sebelum kenderaan anda menjadi mangsa seterusnya kes curi kenderaan ini.
